石油化工时间同步系统解决方案：北斗GPS统一DCS与SCADA时间基准

石油化工生产装置通常需要DCS、SCADA、PLC、SIS等多个系统协同运行。生产过程中，控制系统负责工艺参数监测和调节，SCADA负责现场数据采集与监控，PLC承担设备控制，SIS则负责相关安全联锁。

这些系统虽然承担的工作不同，但都会产生带有时间戳的运行数据。

当装置发生异常时，技术人员往往需要同时查看DCS报警、SCADA历史数据、PLC状态记录以及SIS事件记录。如果不同系统的时间存在偏差，就需要先确认各系统的时间差，再去判断事件发生的先后顺序。对于连续生产的石化装置来说，这会增加故障分析和事件追溯的难度。

因此，在石油化工企业的自动化系统建设中，通常需要设置统一的时间基准。北斗/GPS时间服务器负责获取标准时间，再通过NTP或PTP向企业内部的控制系统和网络设备提供同步服务，使不同系统的时间保持一致。

石油化工装置为什么需要统一时间

在一套完整的石化生产装置中，DCS和SCADA通常不会是唯一的自动化系统。

一套生产装置可能同时存在DCS控制站、SCADA服务器、PLC控制柜、安全仪表系统以及大量现场设备。不同系统产生的数据最终会汇总到历史数据库、生产管理平台或运维系统中。

问题通常出现在系统长期运行以后。

设备内部时钟会产生一定的时间漂移，不同系统的时间偏差也会逐渐扩大。如果没有统一的网络授时机制，现场可能出现这样的情况：

• DCS报警时间与SCADA事件时间对不上；
• PLC记录的设备状态变化时间存在偏差；
• SIS安全联锁动作与DCS报警无法准确对应；
• 不同生产区域的服务器时间不一致；
• 网络设备和服务器日志的时间存在差异。

单独看某一台设备，这种偏差可能并不明显。但当需要把多个系统的记录放在一起分析时，问题就会变得比较突出。

例如，一台生产设备出现异常，DCS首先出现工艺参数报警，随后PLC记录设备状态变化，SIS触发联锁，SCADA记录现场数据变化。技术人员在排查问题时，需要知道这些事件究竟以什么顺序发生。

如果所有系统采用同一个时间基准，相关记录就可以按照统一时间进行比对，故障分析会更加直接。

北斗GPS时间服务器作为企业统一时间源

石油化工企业的时间同步系统通常需要一个稳定的上级时间源。

北斗GPS时间服务器可以接收北斗和GPS卫星提供的时间信息，并将校准后的标准时间输出到企业内部网络。

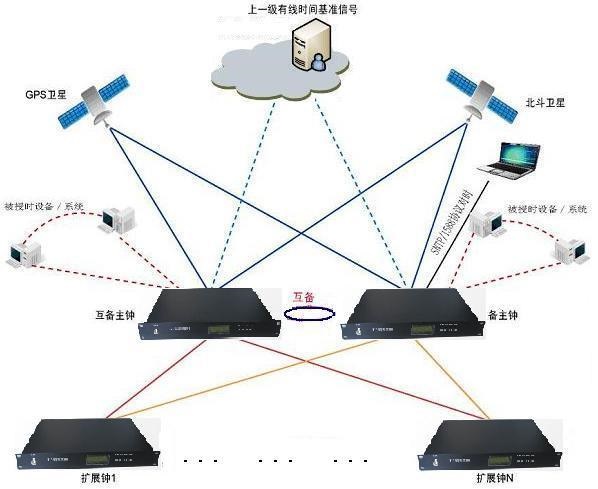

系统的基本关系可以用下图表示：

时间服务器部署在企业机房或控制中心后，向内部网络提供NTP服务。对于时间精度要求更高的系统，也可以根据设备支持情况采用PTP进行同步。

这样，DCS、SCADA和其他自动化系统不再各自维护独立的时间源，而是以统一时间服务器作为校时参考。

对于规模较大的石化企业，还可以按照厂区网络结构设置不同层级的时间同步节点。

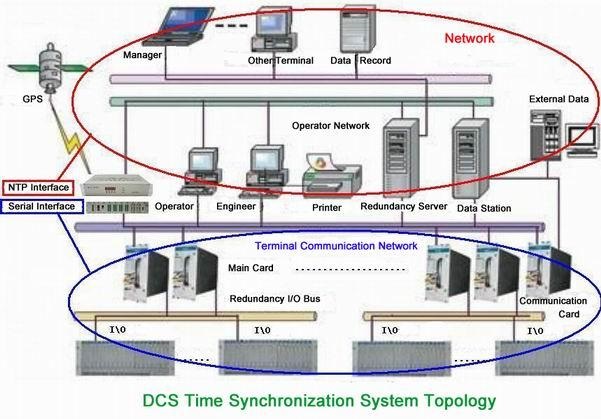

DCS与SCADA统一授时的部署方式

DCS主要承担生产过程控制，SCADA则负责现场数据采集和集中监控。

两套系统的功能不同，但在生产运行过程中需要频繁进行数据关联。因此，在时间同步系统设计时，DCS和SCADA通常需要纳入同一个时间体系。

一种常见的部署方式是将北斗GPS时间服务器放置在企业核心机房或控制中心。

时间服务器通过网络向DCS服务器、SCADA服务器以及其他具备NTP功能的设备提供时间同步服务。

需要注意的是，DCS和SCADA具体采用哪种同步方式，需要结合系统厂商、设备型号和现有网络架构确定。实际项目中不能简单认为所有DCS或PLC都可以直接接入NTP或PTP。

NTP和PTP在石化项目中的应用区别

NTP和PTP都是常见的网络时间同步协议，但适用场景有所不同。

NTP部署比较成熟，网络设备、服务器和大多数IT系统通常都具备支持能力。在石油化工企业中，NTP可以用于DCS服务器、SCADA服务器、数据库服务器、工业服务器以及交换机等设备。

PTP主要用于对时间精度要求更高的应用环境。如果现场设备、控制系统或专业采集设备明确支持PTP，可以根据项目要求采用PTP进行高精度时间同步。

实际项目中，NTP和PTP并不是二选一。

更常见的做法是根据设备类型进行分层：

因此，石化企业在设计时间同步方案时，重点并不是“全部采用NTP”或者“全部采用PTP”，而是先梳理现场设备，再确定各系统的同步方式。

生产异常发生后，统一时间能解决什么问题

时间同步系统最直接的作用，是让不同系统产生的事件记录能够放到同一个时间轴上。

假设某生产装置出现一次异常，现场会在不同系统中留下各自的记录。为了更直观地表达这些事件在“统一时间基准”下的关系，可以用时间轴的方式来呈现：

在这种表达方式下，不同系统的记录被统一到同一条时间线上，事件的先后顺序可以直接对齐查看，不需要再去比对各系统之间的时间偏差。

这些时间记录未必代表某个具体项目的真实数据，但可以说明统一时间基准的实际作用：不同系统的数据可以按照统一时间进行比对，而不需要分别计算时间偏差。

这对于生产异常分析、设备故障排查和历史事件复盘都比较有帮助。

需要明确的是，时间同步系统负责的是“时间一致性”，并不会替代DCS、SIS等系统自身的控制和安全功能。

多生产区域如何建立统一时间体系

大型石油化工企业通常不只有一个控制中心。

不同生产装置可能分布在多个区域，网络也可能按照生产单元进行划分。

如果每个区域独立配置时间源，长期运行后容易形成多个时间基准。

因此，可以在企业核心机房部署北斗GPS时间服务器，再根据网络结构向不同生产区域提供授时服务。

如果生产网络之间存在安全隔离，还需要根据实际网络安全策略设计授时链路，不能简单地跨越安全隔离设备直接提供网络服务。

为什么建议采用主备时间服务器

石油化工生产系统通常需要长期连续运行。

如果企业内部只有一台时间服务器，这台设备发生故障后，下游设备可能无法继续获得标准时间。虽然大部分终端设备不会立即停止工作，但随着运行时间增加，各设备之间的时间偏差可能逐渐扩大。

对于关键生产系统，可以考虑部署两台北斗GPS时间服务器。

主服务器负责正常授时，备用服务器作为冗余时间源。

在实际配置时，可以根据网络设备和终端系统的支持能力，将两台时间服务器同时配置为可用时间源。

如果主服务器出现异常，下游设备可以切换到备用时间源。

对于大型项目，还可以进一步考虑卫星信号接收冗余、网络链路冗余以及不同生产区域的时间同步节点配置。

具体采用哪一种冗余方式，需要根据企业生产网络和系统可靠性要求确定

石油化工企业时间同步系统建设流程

实际项目通常需要先从现有系统情况入手，而不是直接确定设备数量。

现场系统梳理

首先确认企业现有DCS、SCADA、PLC、SIS以及服务器和网络设备的品牌、型号和部署位置。

同时梳理各系统目前使用的时间源。

确定统一时间源

根据现场条件确定北斗/GPS时间服务器的安装位置，并确认卫星天线的安装环境。

规划授时网络

根据企业网络结构确定时间服务器与DCS、SCADA等系统之间的连接方式。

如果存在生产网、管理网或安全隔离区域，需要提前确定授时服务如何部署。

确定NTP/PTP同步方式

根据终端设备实际支持情况选择同步协议。

对于普通服务器和网络设备，通常采用NTP。

对于支持PTP且有高精度需求的设备，再根据实际情况部署PTP同步。

完成设备配置

安装北斗GPS时间服务器，并完成NTP/PTP参数配置。

同时对DCS、SCADA及其他终端设备进行时间同步配置。

进行同步测试

检查卫星授时状态、时间服务器运行状态以及各终端设备同步状态。

重点确认DCS、SCADA等核心系统是否能够正常获取时间，以及主备时间源切换是否满足设计要求。

项目建设后的实际效果

完成统一时间同步系统部署后，石油化工企业可以将原本相对独立的设备时间纳入统一的时间体系。

对于DCS和SCADA系统，统一时间可以减少两套系统之间的时间偏差。

对于PLC和SIS等设备，统一时间有助于在发生异常时对照相关事件记录。

对于服务器和网络设备，则可以统一系统日志时间。

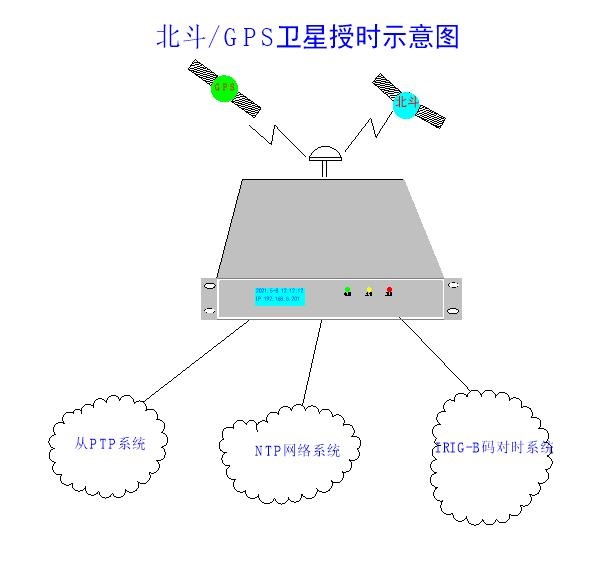

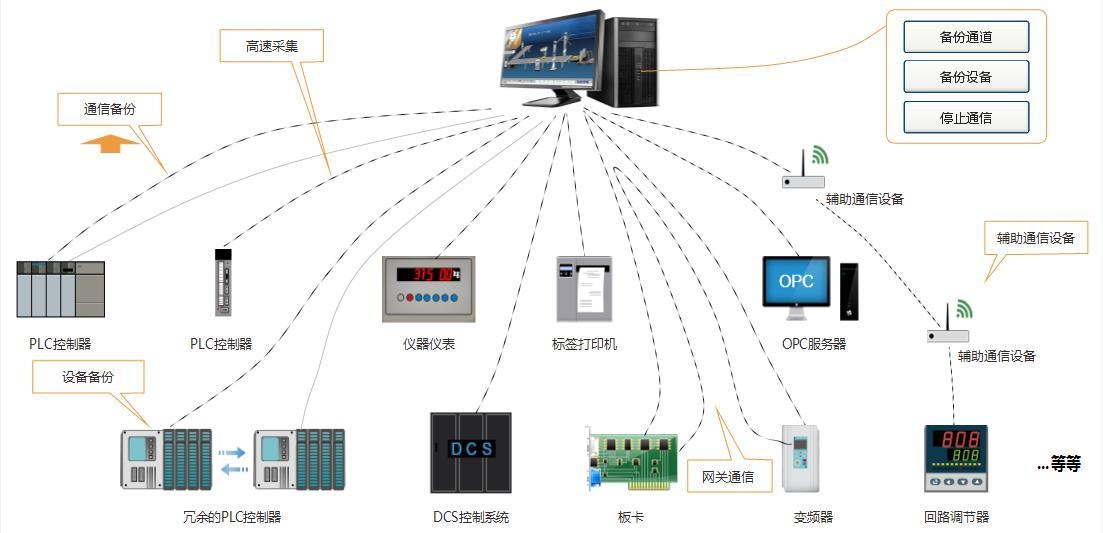

最终形成的时间同步关系可以用一张结构图来表示：

这也是石油化工企业建设北斗GPS时间同步系统的主要价值所在。

石油化工时间同步系统适用的典型场景

根据企业规模和自动化系统配置，北斗GPS时间同步系统可以应用于：

• 石油炼化生产装置；
• 石油化工生产基地；
• 大型化工园区；
• 天然气处理及相关生产设施；
• LNG相关设施；
• 石化储运系统；
• 工业控制中心；
• 多生产区域集中监控系统。

具体方案需要结合现场DCS、SCADA、PLC和SIS系统的设备型号以及网络架构进行设计。

石化企业建设时间同步系统常见问题

石油化工企业为什么需要北斗GPS时间服务器？

主要用于建立统一的标准时间源，为DCS、SCADA、PLC、SIS以及服务器和网络设备提供统一时间基准，方便不同系统之间进行数据和事件关联。

DCS和SCADA能否使用同一台时间服务器？

在网络架构和设备支持条件允许的情况下，可以使用统一时间服务器提供NTP或PTP时间同步服务。实际部署需要根据DCS和SCADA系统的技术要求确定。

石化企业应该选择NTP还是PTP？

NTP通常适用于服务器、网络设备和一般自动化系统；PTP主要用于对时间精度要求更高且设备支持PTP协议的应用。两者可以根据实际设备情况组合使用。

时间服务器是否需要主备？

对于连续运行的石油化工生产系统，建议根据业务重要程度考虑主备时间服务器，降低单台设备故障造成时间源中断的风险。

北斗和GPS可以同时作为时间源吗？

可以根据时间服务器的具体型号和授时能力采用北斗/GPS双模或多源授时方式。具体配置应以设备实际支持的卫星授时方式为准。
